SwiftSCAD

SwiftSCAD 是一个允许您在 Swift 中创建 3D 和 2D CAD 模型的库。它充当 OpenSCAD 的预处理器，生成可以使用 OpenSCAD 应用程序预览和渲染的 .scad 文件。这提供了一个更方便的 API，打破了 OpenSCAD 语言的限制。

SwiftSCAD 在 macOS、Windows 和 Linux 上运行。

Swift Platforms

快速入门

概要：创建一个新的可执行 Swift 包，将 SwiftSCAD 添加为依赖项，在您的代码中导入它，创建几何体并使用 save(to:) 方法将其保存到磁盘作为 OpenSCAD 文件。

1. 安装 OpenSCAD

安装 OpenSCAD 以便预览和渲染您的模型。使用开发快照版本，因为稳定版本通常非常旧。

2. 安装 Swift

如果您使用的是 macOS，最简单的方法是安装最新版本的 Xcode。

对于 Windows 和 Linux，直接安装 Swift。我还建议安装 VS Code 以及 Swift 扩展，以使开发更轻松。

3. 创建一个新的 Swift 可执行包

$ mkdir thingamajig
$ cd thingamajig
$ swift package init --type executable

4. 在 Package.swift 中将 SwiftSCAD 添加为您的包的依赖项

let package = Package(
    name: "thingamajig",
    dependencies: [
        .package(url: "https://github.com/tomasf/SwiftSCAD.git", upToNextMinor(from: "0.9.0")),
    ],
    targets: [
        .executableTarget(name: "thingamajig", dependencies: ["SwiftSCAD"])
    ]
)

5. 使用 SwiftSCAD

在 main.swift 中，导入 SwiftSCAD，创建几何体并保存它

import SwiftSCAD

Box([10, 10, 5])
    .subtracting {
        Sphere(diameter: 10)
            .translated(z: 5)
    }
    .save(to: "gadget.scad")

使用 swift run（或使用 Xcode/VS Code）运行您的代码以生成 .scad 文件。默认情况下，文件保存在当前工作目录中。完整路径将打印在控制台中。

在 OpenSCAD 中打开它以预览您的模型。为了获得最佳体验，使用视图 > 隐藏编辑器隐藏编辑器视图，并启用设计 > 自动重新加载和预览。这样设置后，每次您在更改模型后运行代码时，OpenSCAD 都会自动重新加载。

库

示例

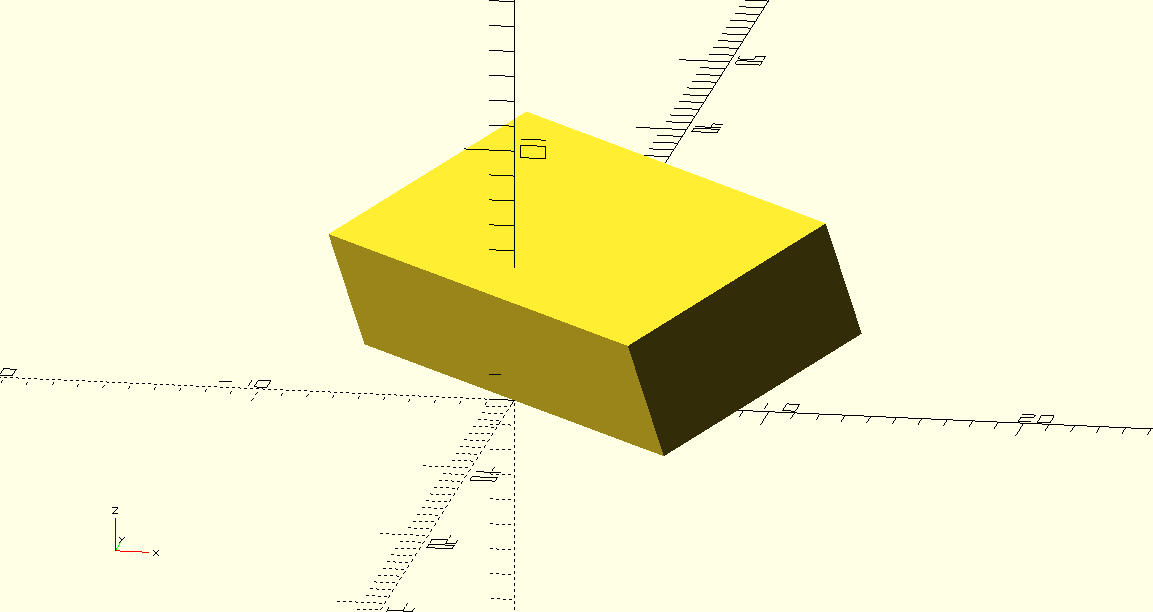

旋转的盒子

Example 1

Box(x: 10, y: 20, z: 5)
    .aligned(at: .centerY)
    .rotated(y: -20°, z: 45°)
    .save(to: "example1.scad")

带减法的拉伸星形

Example 2

Circle(diameter: 10)
    .withFacets(count: 3)
    .translated(x: 2)
    .scaled(x: 2)
    .repeated(in: 0°..<360°, count: 5)
    .rounded(amount: 1)
    .extruded(height: 5, twist: -20°)
    .subtracting {
        Cylinder(bottomDiameter: 1, topDiameter: 5, height: 20)
            .translated(y: 2, z: -7)
            .rotated(x: 20°)
            .highlighted()
    }
    .save(to: "example2")

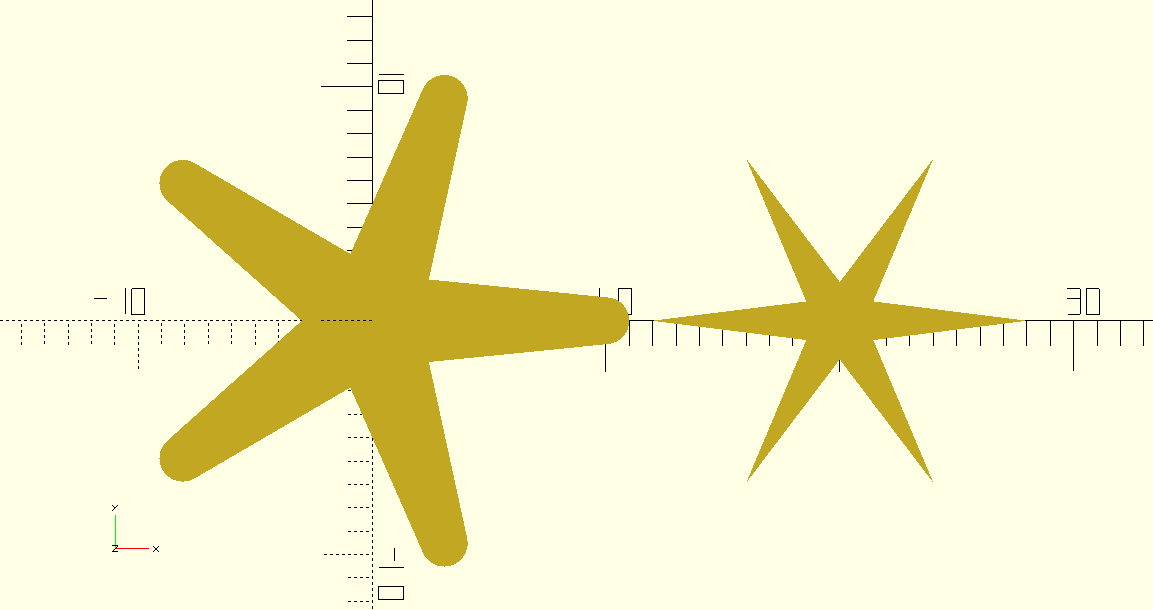

可重复使用的星形

Example 3

struct Star: Shape2D {
    let pointCount: Int
    let radius: Double
    let pointRadius: Double
    let centerSize: Double

    var body: any Geometry2D {
        Circle(diameter: centerSize)
            .adding {
                Circle(radius: max(pointRadius, 0.001))
                    .translated(x: radius)
            }
            .convexHull()
            .repeated(in: 0°..<360°, count: pointCount)
    }
}

save {
    Stack(.x, spacing: 1, alignment: .centerY) {
        Star(pointCount: 5, radius: 10, pointRadius: 1, centerSize: 4)
        Star(pointCount: 6, radius: 8, pointRadius: 0, centerSize: 2)
    }
    .named("example3")
}

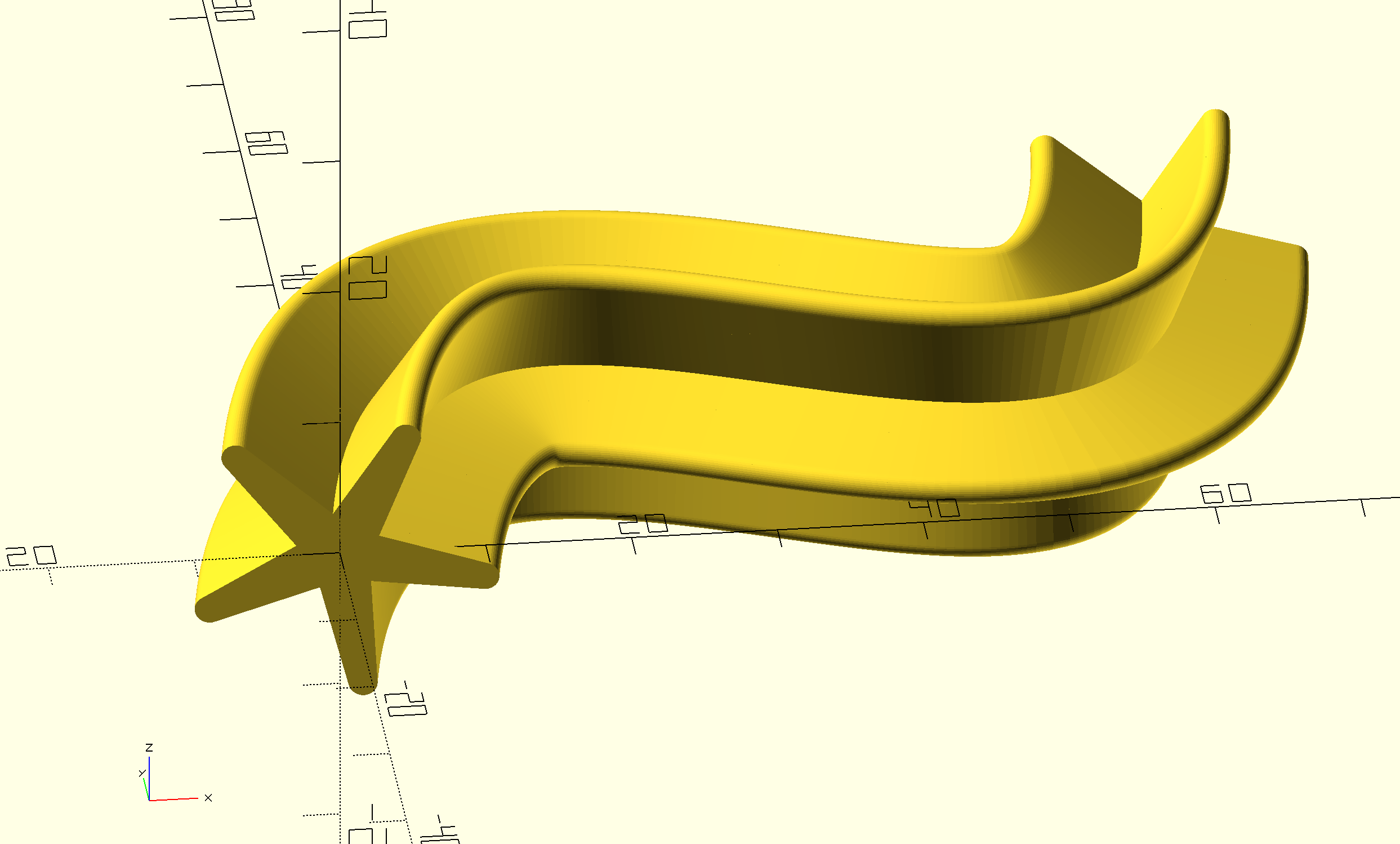

沿贝塞尔曲线路径拉伸

Example 4

let path = BezierPath2D(startPoint: .zero)
    .addingCubicCurve(
        controlPoint1: [10, 65],
        controlPoint2: [55, -20],
        end: [60, 40]
    )

save {
    Star(pointCount: 5, radius: 10, pointRadius: 1, centerSize: 4)
        .usingDefaultFacets()
        .extruded(along: path)
        .withPreviewConvexity(4)
        .usingFacets(minAngle: 5°, minSize: 1)
        .named("example4")
}
